واژگان ورق مشبک
انتخاب مش

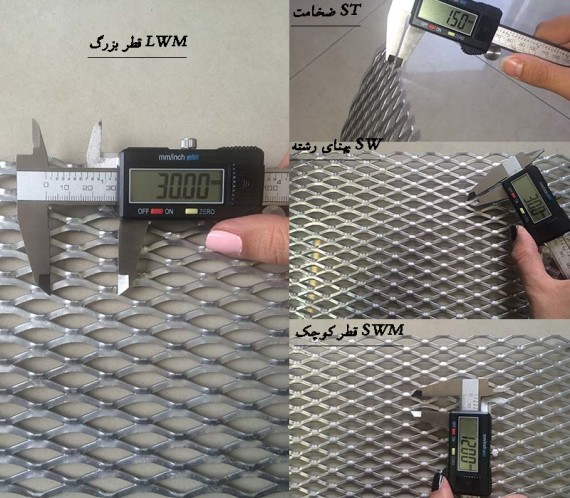

یکی از المانهای تعیین نوع ورق مشبک گسترده ابعاد چشمه توری مشبک می باشد. قطر بزرگ لوزی تعیین کننده قالب توری می باشد. برای مثال در عکس نشان داده شده در سمت راست قطر بزرگ لوزی 30 میلیمتر نشان داده شده، پس از آن قطر کوچک، پهنای رشته و در آخر ضخامت ورق مصرف شده برای تولید توری در کد گذاری محصولات شرکت ما مد نظر قرار گرفته.
EM30*12*3*1.5

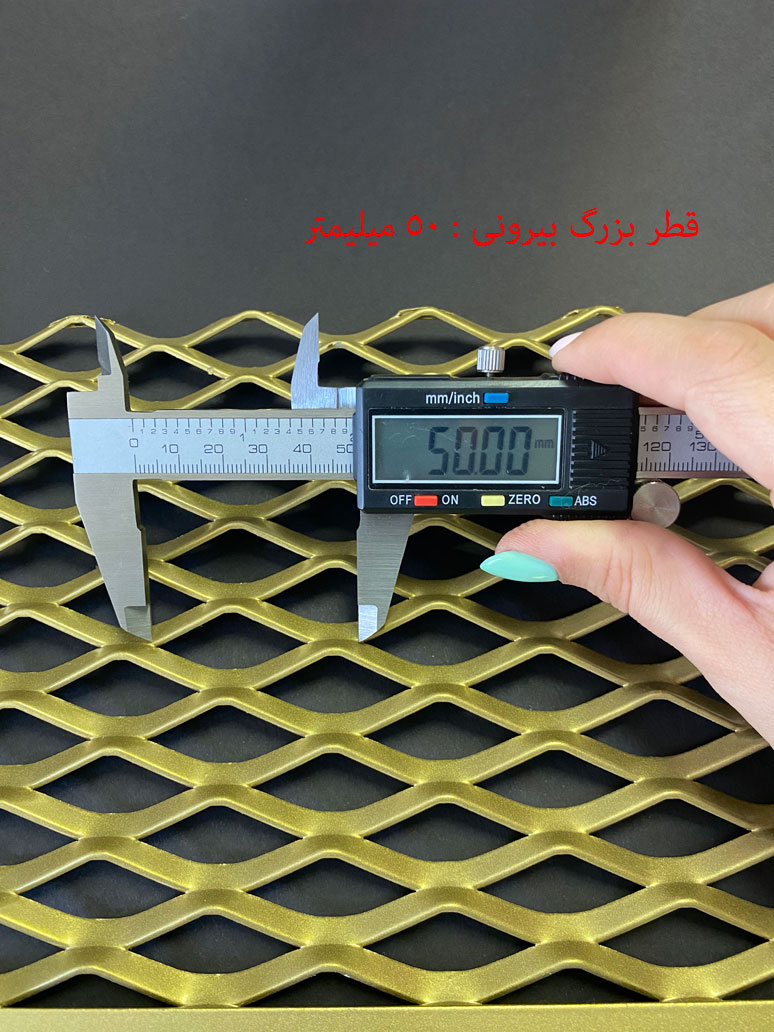

(LWM) قطر بزرک لوزی
فاصله بیرونی هر گره تا گره متناظر با آن در راستای طولی

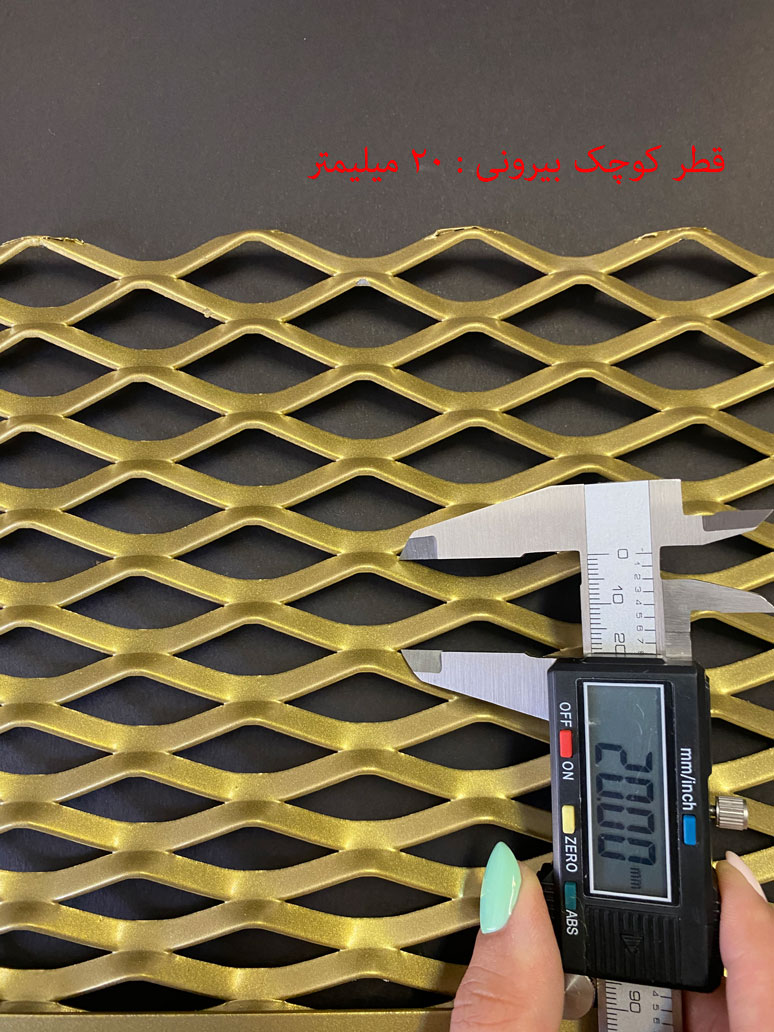

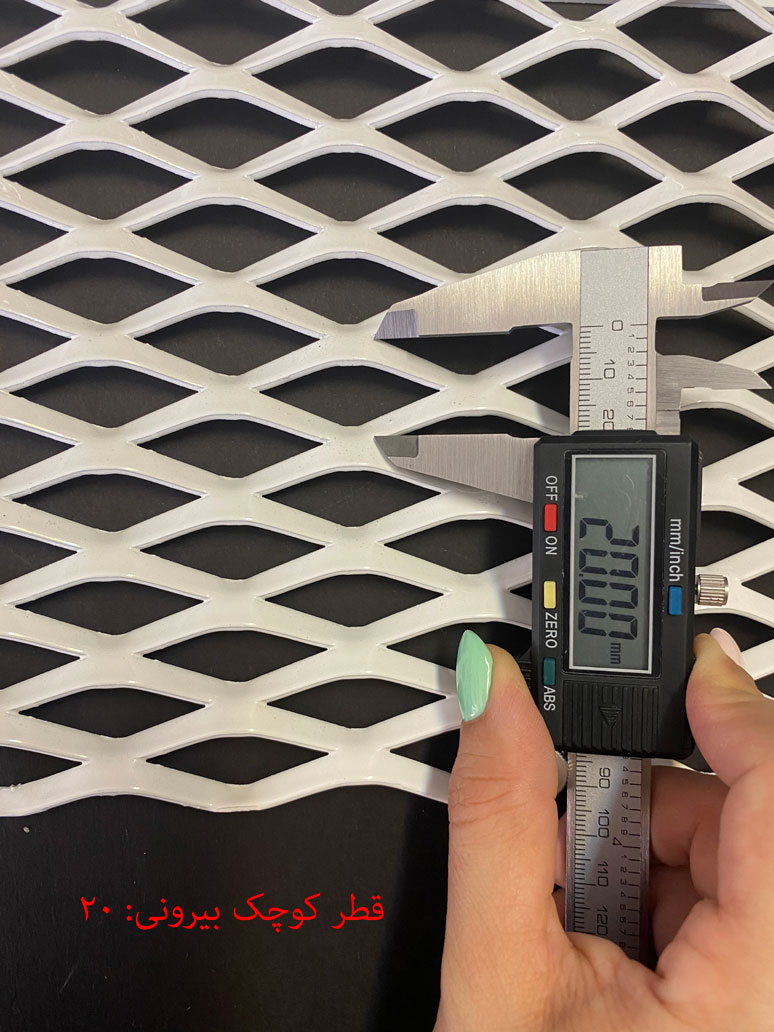

(SWM) قطر کوچک لوزی
فاصله بیرونی هر گره تا گره متناظر با آن در راستای عرضی

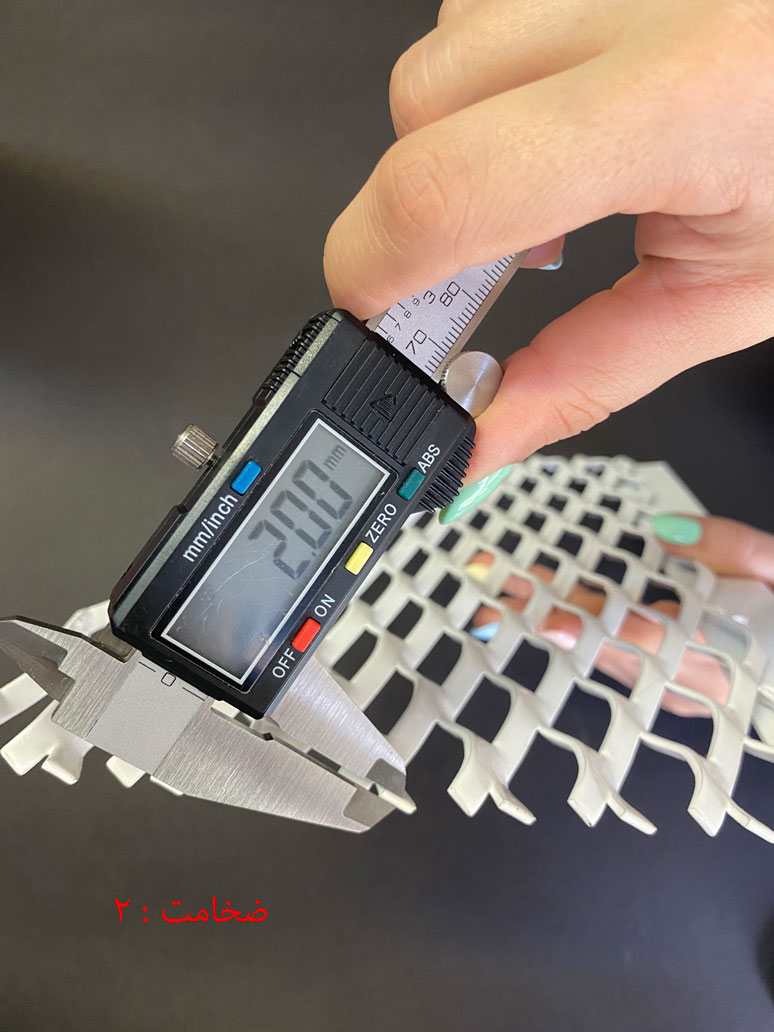

(ST) ضخامت رشته
در توری نوع برجسته ضخامت اصلی ورق مصرفی و در توری تخت شده ضخامت کلی شیت تولیدی مد نظر می باشد.

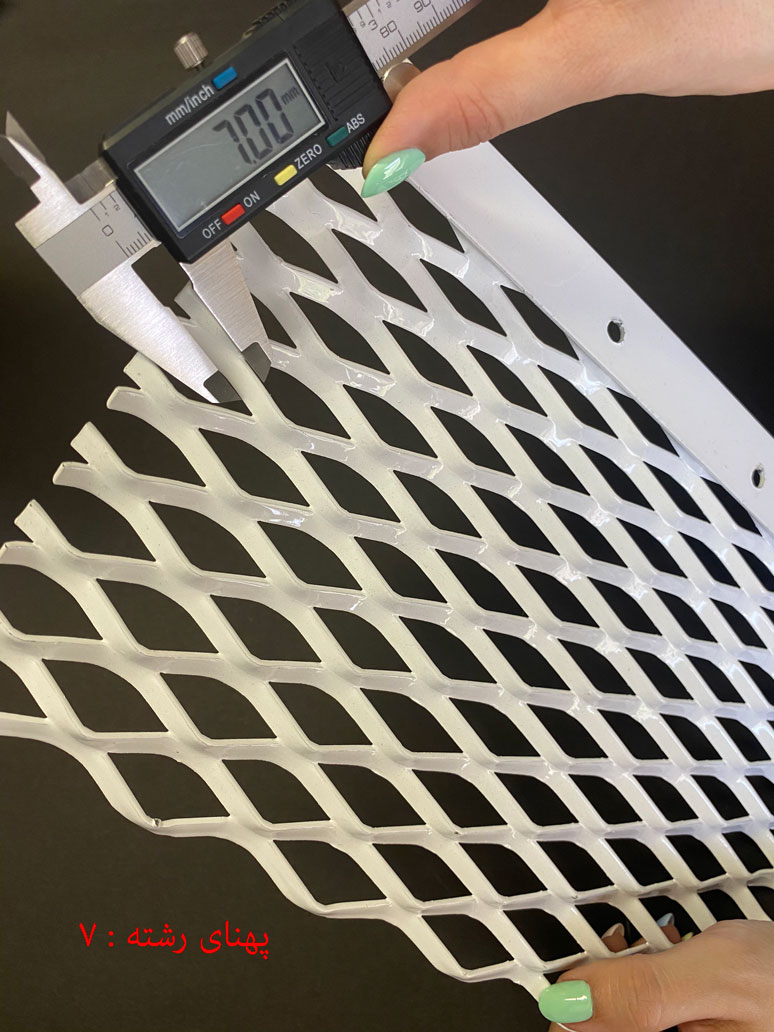

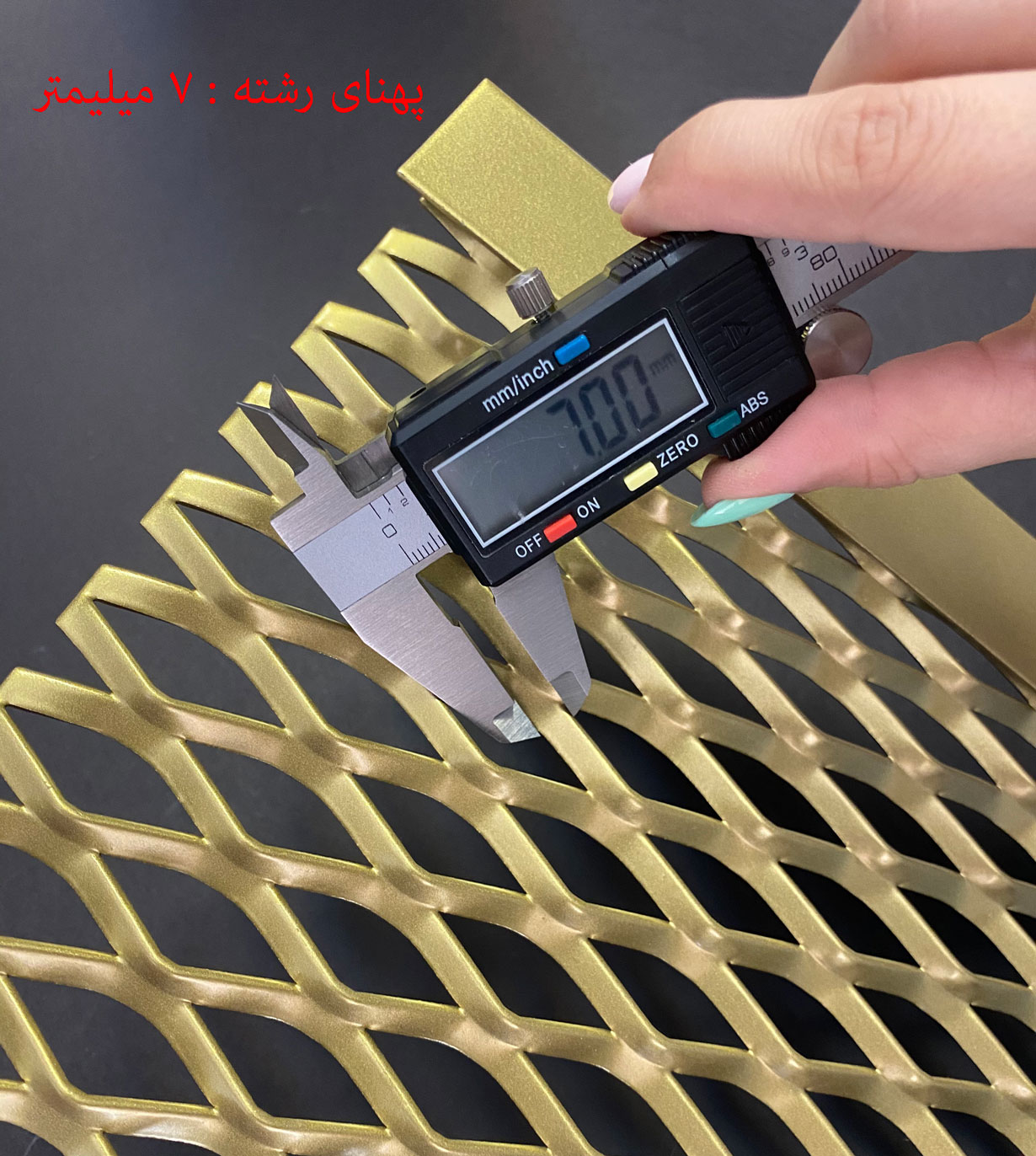

(SW) پهنای رشته

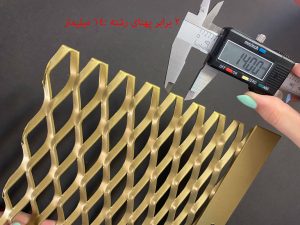

عرض رشته های ایجاد شده ( اظلاع لوزی ) برابر با یک دوم ضخامت در محل گره ها
